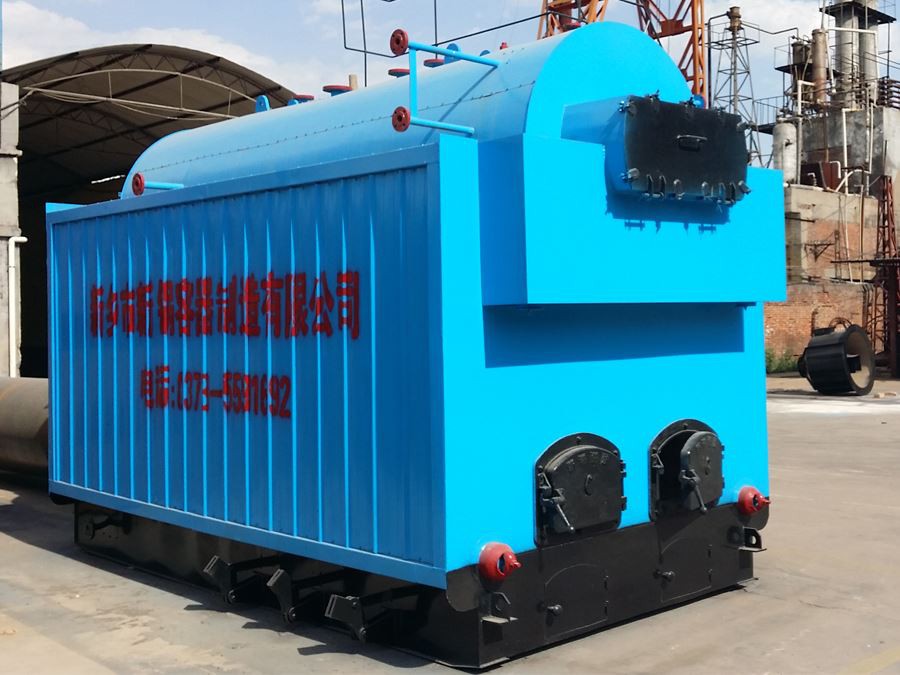

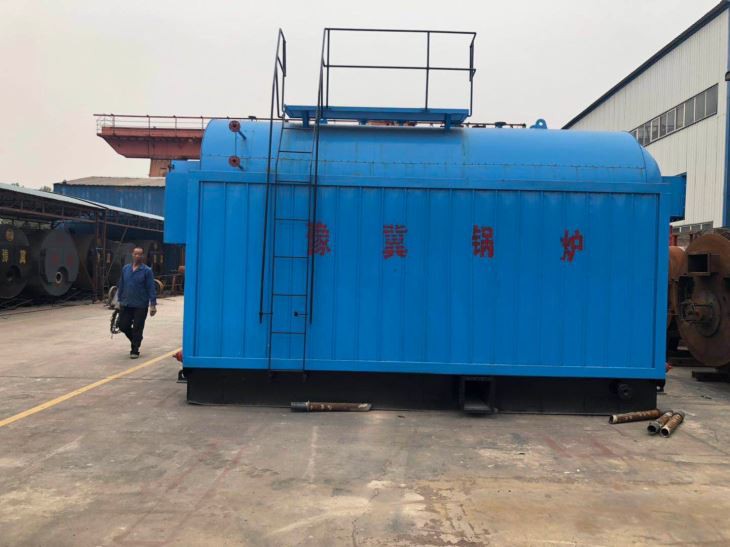

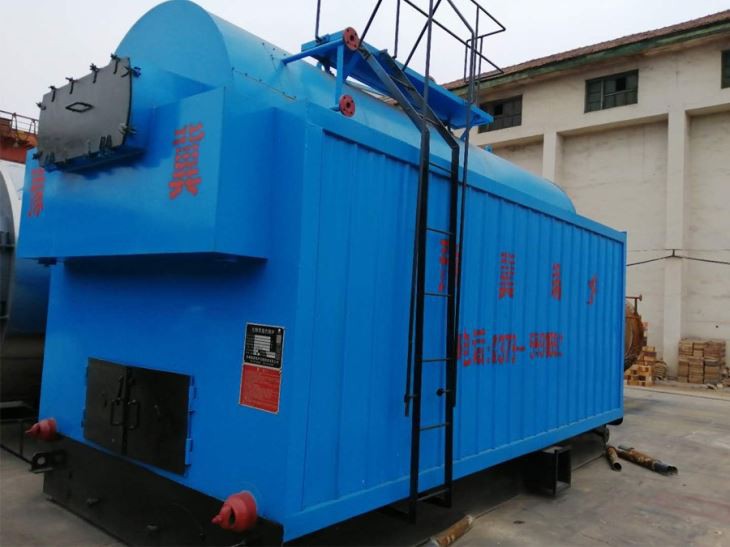

DZH石炭火力移動火格子蒸気ボイラー低圧蒸気ボイラー

モデル：DZHシリーズ
蒸気容量：0.5T / H-20T / H
蒸気圧力：0.7Mpa-2.5Mpa（必要に応じてオプション）
蒸気温度：0℃-226℃
燃料：石炭、無煙炭、瀝青炭、亜炭など。
アプリケーション：化学工場、製薬工場、繊維工場、印刷および染色工場、食品工場、製紙工場、衣料品工場、肥料工場、飼料工場、ゴム工場、洗浄工場、病院、ホテルなど。

製品説明

前書き

石炭火力蒸気炉は、火管と水管を備えたシングルドラムボイラーで設計されています。石炭火力の高効率蒸気ボイラーは、熱伝導が速く、蒸気圧力が急速に上昇します。燃焼装置は可動式火格子です。燃料供給方法は手動または機械式です。材料は直接燃焼され、特に燃料に適合します。低圧蒸気ボイラーは、アーチ型チューブシートやねじ付き煙道パイプなどの業界で最新の技術を採用しており、ボイラーの全体的な効率を効果的に向上させ、火格子のコーキングやチューブシートの漏れなどの障害の発生を防ぎます。

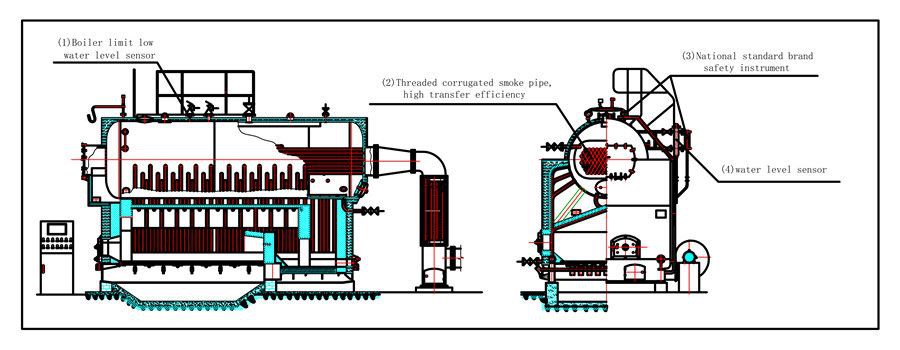

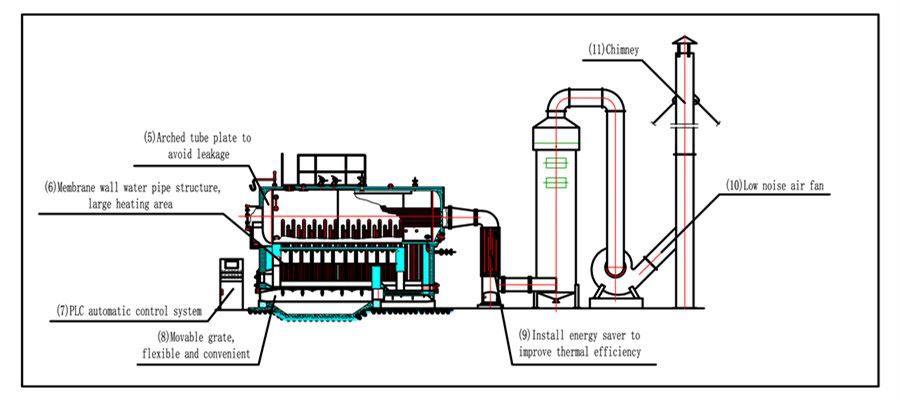

製品構造図

パラメーター

型番	定格蒸発容量（トン/時）	定格圧力（MPa）	蒸気温度 (℃)	熱効率 (%)	燃費（kg /時）	寸法 L×W×H (m)	重量 (t)
DZH 1-1.25-AII	1	1.25	194/204	≥83	176.6	4.3×1.9×2.9	13.6
DZH 2-1.25-AII	2	1.25	194/204	≥83	352.3	5.14×2.5×3.1	18
DZH 3-1.25 / 1.6-AII	3	1.25/1.6	194/204	≥83	522.5	5.63×2.7×3.3	23
DZH 4-1.25 / 1.6-AII	4	1.25/1.6	194/204	≥83	697	5.92×2.7×3.5	25.3
DZH 6-1.25 / 1.6-AII	6	1.25/1.6	194/204	≥83	1044	6.2×3.0×3.58	31
DZH 8-1.25 / 1.6-AII	8	1.25/1.6	194/204	≥83	1396	6.8×3.4×3.6	34
DZH 10-1.25 / 1.6-AII	10	1.25/1.6	194/204	≥83	1744	7.5×3.4×3.7	39

製品の利点

1. 高効率、低価格
（1）ボイラー本体の設計は、給水管と消火管の両方を備えており、熱の吸収が速く、蒸気圧力の上昇が速く、熱効率が高い。
（2）膜壁水管配置により、吸熱面積が増加し、熱効率が向上します。
（3）背面に省エネ装置を設置し、廃熱を十分に吸収してコストを削減します。
2. 高度なデザインそして安定した性能
（1）ボイラーの設計は、業界で多くの最新技術、高い実用性能を採用しています。
（2）ボイラ管板は、管板の割れや水漏れを防止するため、運転中の熱膨張・収縮により弾性伸縮するアーチ設計を採用しています。
（3）可動式火格子は、様々な形状のバイオマスの燃焼を制御するために使用でき、柔軟で制御可能です。
（4）空気供給システムは、両側の空気入口と独立した空気室を採用しており、燃焼状態に応じて空気量と空気圧を自由に調整できます。炉の二次空気設計により、酸素含有量が完全に保証され、燃焼効率が向上し燃料がコークス化しない。
3. 高度なデザインそして安定した性能
（1）ボイラーの設計は、業界で多くの最新技術、高い実用性能を採用しています。
（2）ボイラ管板は、管板の割れや水漏れを防止するため、運転中の熱膨張・収縮により弾性伸縮するアーチ設計を採用しています。
（3）可動式火格子は、様々な形状のバイオマスの燃焼を制御するために使用でき、柔軟で制御可能です。
4. 特別な安全設計
（1）ボイラドラムには、炉内水位を直接検知できる限界低水位検知安全装置を内蔵しており、水不足事故は発生しません。
（2）ボイラー本体は全体的な熱処理工程を採用し、鋼材のストレスをなくし、安全に運転します。
5. 迅速な組み立てそして便利な交通機関
ボイラーと補助機は組み立てられた構造で、設置期間が短く、吊り上げと輸送が便利です。
