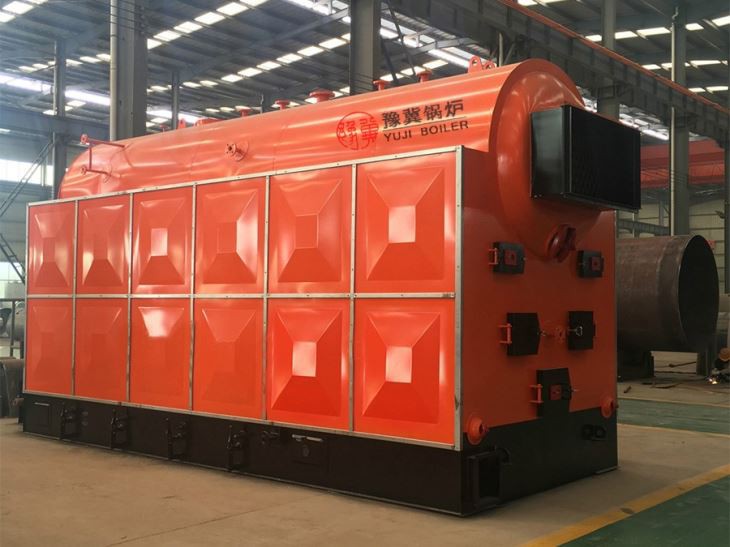

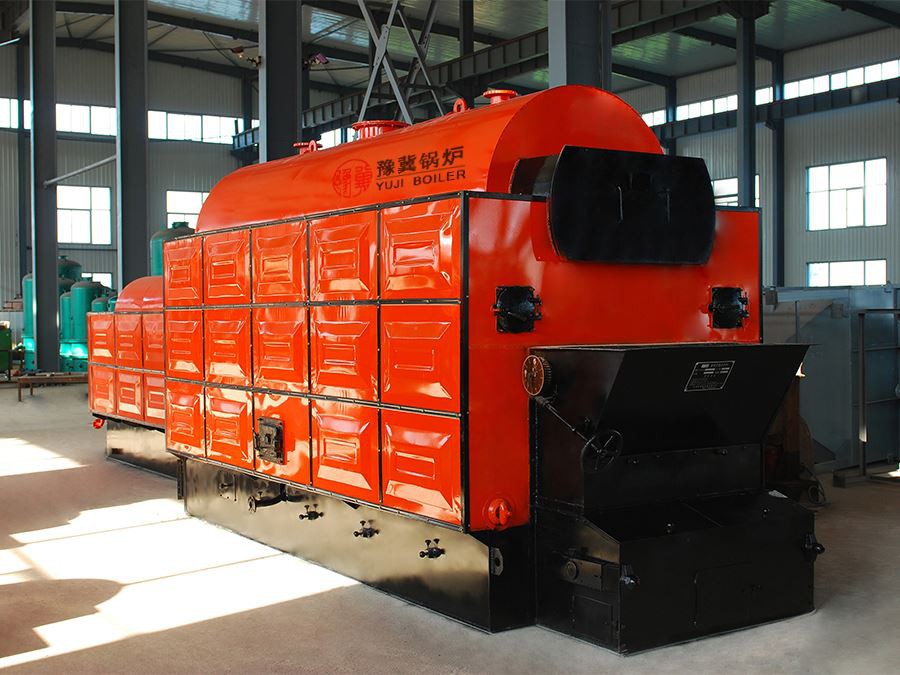

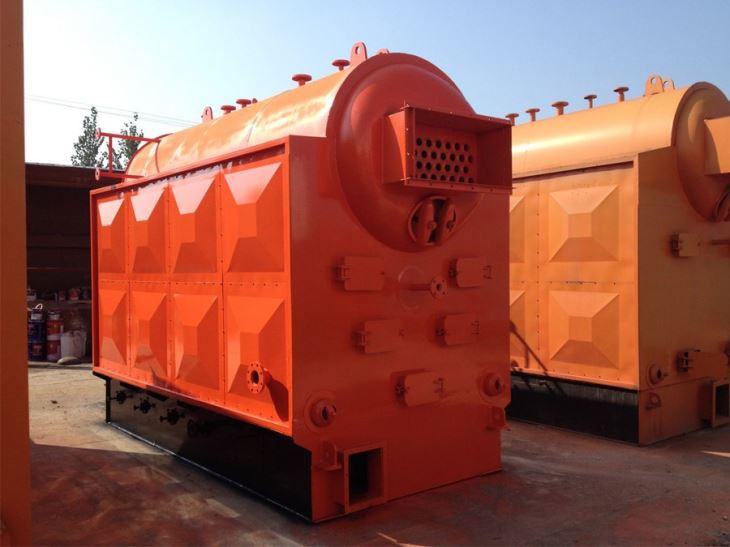

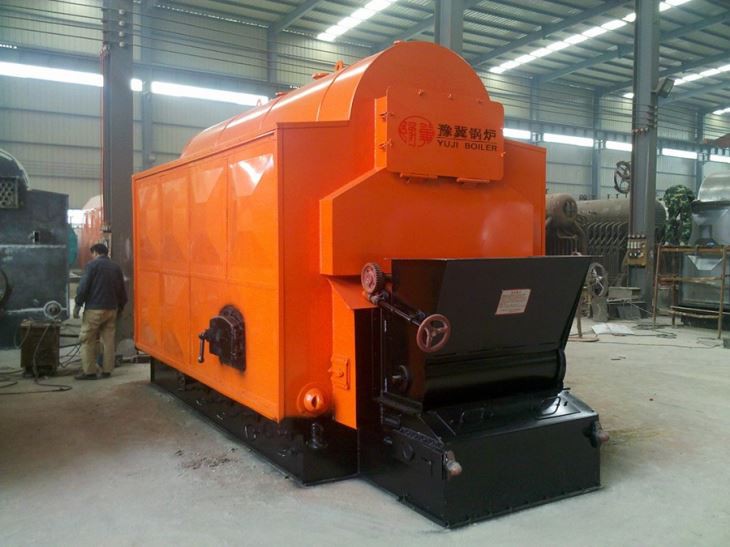

DZL石炭火力チェーン火格子蒸気ボイラー低圧ボイラーシステム

モデル：DZLシリーズ
蒸気容量：1T / H-25T / H
蒸気圧力：0.7Mpa-2.5Mpa（必要に応じてオプション）
蒸気温度：0℃-226℃
燃料：石炭、無煙炭、瀝青炭、亜炭など。
アプリケーション：化学工場、砂糖工場、製薬工場、繊維工場、印刷および染色工場、衣料品工場、肥料工場、飼料工場、ゴム工場、セメント工場、洗浄工場、病院、ホテルなど。

製品説明

前書き

チェーン火格子の蒸気ボイラーは、火管と水管を備えたシングルドラムボイラーとして設計されています。石炭ボイラー炉は、高速の熱伝導、高速の蒸気圧力上昇、バイオマス燃料への強い適応性、コンパクトな構造、高い熱効率を備えています。このシリーズのボイラーは、アーチ型チューブプレートやねじ付き煙道煙管などの業界で最新の科学蒸気ボイラーシステムを採用しており、ボイラーの全体的な効率を効果的に改善し、火格子のコーキングやチューブプレートの漏れなどの障害の発生を防ぎます。

重要なヒント：必要に応じて、燃料、蒸気容量、蒸気圧力に応じてボイラーをカスタマイズできます。

製品チャート

パラメーター

型番	定格蒸発容量 (t/h)	定格圧力（MPa）	蒸気温度 (℃)	熱効率 (%)	燃費（kg /時）	寸法 L×W×H (m)	重量（t）
DZL1-1.25-AII	1	1.25	194/204	≥83	176.6	5.1×2.2×2.9	15
DZL2-1.25-AII	2	1.25	194/204	≥83	352.3	6.14×2.6×3.3	18
DZL3-1.25 / 1.6-AII	3	1.25/1.6	194/204	≥83	522	6.33×2.7×3.3	24
DZL4-1.25 / 1.6-AII	4	1.25/1.6	194/204	≥83	571	6.88×2.7×3.3	27
DZL6-1.25 / 1.6-AII	6	1.25/1.6	194/204	≥83	1044	7.29×3.2×3.7	31
DZL8-1.25 / 1.6-AII	8	1.25/1.6	194/204	≥83	1396.5	7.8×3.4×3.7	33
DZL10-1.25 / 1.6-AII	10	1.25/1.6	194/204	≥83	1743.3	8.5×3.4×3.7	41

製品の利点

1. 高効率、低価格
（1）メンブレンウォールウォーターパイプの配置により、熱吸収面積が増加し、熱効率が向上します
（2）背面に省エネ装置を設置し、廃熱を完全に吸収してコストを削減
2. 高いセキュリティ操作
（1）PLCインテリジェント制御システムは、充電、火格子操作、ファンの起動と停止、給水、スラグ排出などの自動操作を実現でき、過圧、過熱、水不足、漏出、モーター過負荷などの連動保護機能も備えています。等
（2）複数の安全保護、安全弁、水位アラーム、
安全な操作を保証する圧力計、圧力コントローラーなど
3. 特別な安全設計
（1）ボイラードラムには、限界の低水位検知の安全性が組み込まれています
炉内水位を直接検知できる装置で、水不足事故は発生しません。
（2）ボイラーボディは鋼鉄圧力を除去し、安全に作動するために全体的な熱処理プロセスを採用します
4. 便利な交通手段
ボイラーと補助機械は組み立てられた構造で、設置期間が短く、吊り上げと輸送が便利です
