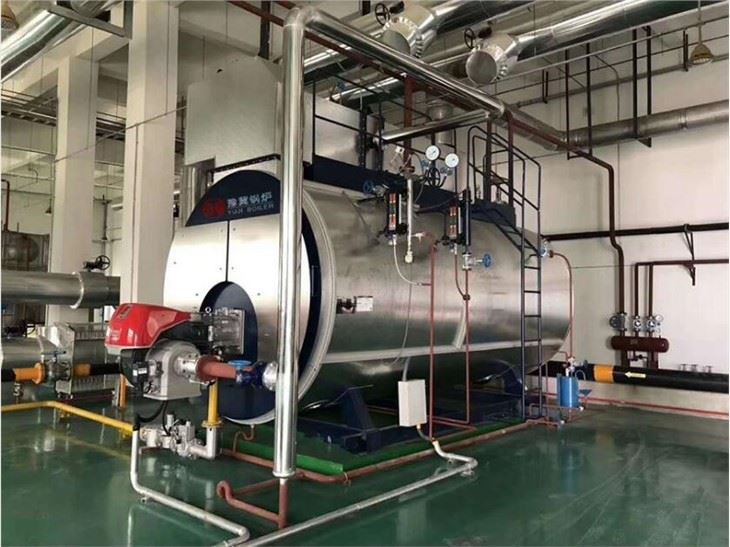

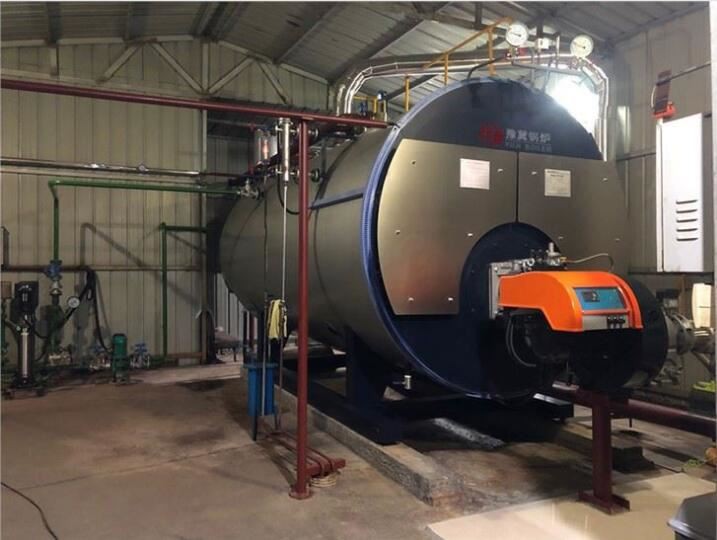

自動蒸気ボイラー

ガス蒸気ボイラー住宅

ボイラー本体の全体構造は、下部炉、スモークチューブ、ファーネスチューブが対称に配置された形状を採用しており、シリンダーはシリンダー本体と前後のチューブプレートによって溶接されています。

帰路は、段ボール炉の3つのセクションと円錐形の炉の2つのセクションで構成される段ボール炉です。

段ボール炉構造は、伝熱面積を増やすだけでなく、加熱後の炉の自由膨張も満たします。

燃焼室は、シリンダーと内側の前面および内側の背面チューブシートで構成されています。

高温の煙道ガスによる煙室の直接洗掘を回避し、ボイラー運転の信頼性を向上させるために、ウェットバックが採用されています。

2番目のリターンはスレッドスモークパイプで構成されています。

ねじ付きパイプは、加熱領域を減らし、ボイラーをコンパクトにするために、熱伝達を大幅に向上させることができます。

3回の往復はライトチューブで構成されています。

最初の3回の戻り煙の温度が低いため、煙管はねじ式煙管と比較してライトパイプを使用しているため、熱伝達効果は影響を受けませんが、流れ抵抗を大幅に減らすことができます。
