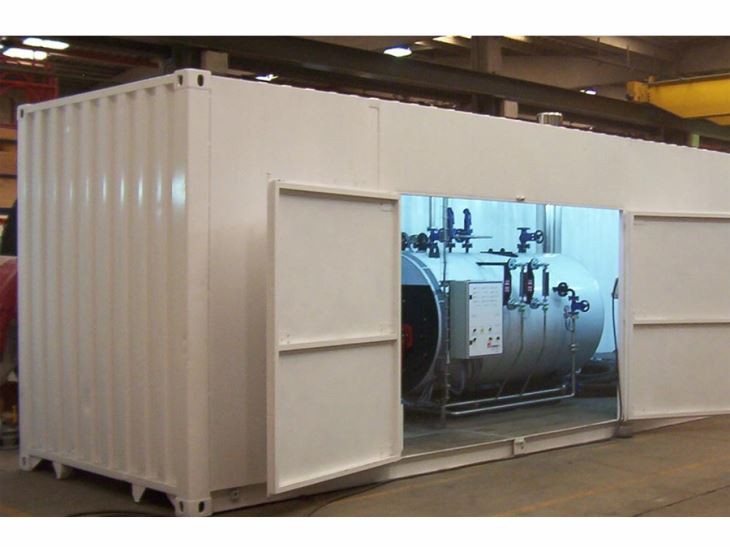

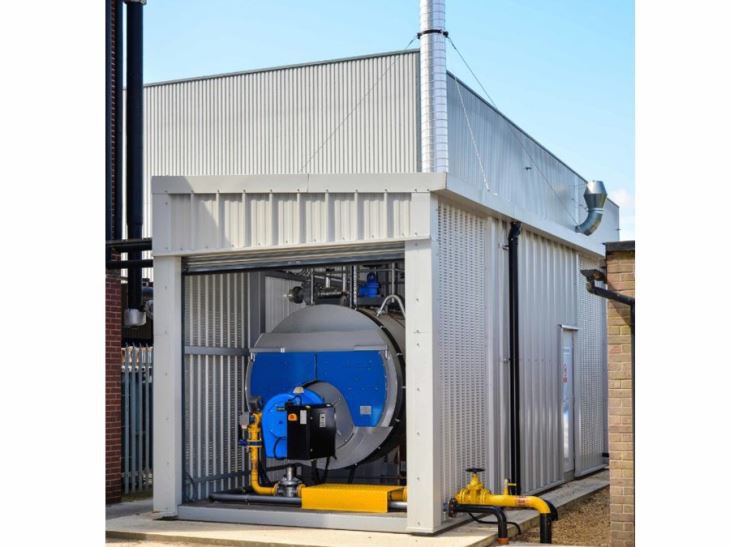

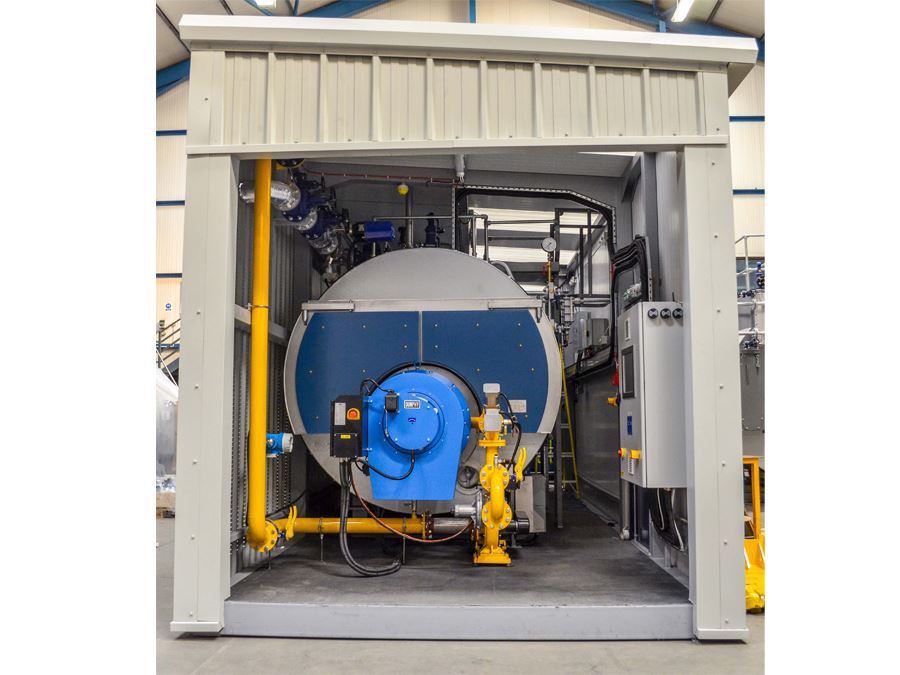

WNSガス/油コンテナルームスチームボイラー

WNSガス/石油コンテナルームスチームボイラー
モデル：WNSシリーズ
蒸気容量：0.5T / H-20T / H温水：0.35MW-14MW
蒸気圧：0.4MPa〜2.5MPa（必要に応じてオプション）
燃料：天然ガス、LPG、LNG、CNG、バイオガス、都市ガス、ディーゼル、重油、石油およびガス。
アプリケーション：油田、フィールド機器の暖房、建設現場の暖房、屋外の暖房、その他の特別なニーズ。

製品説明

前書き

WNSガス/オイルコンテナールームボイラーは、安全で効率的な自動暖房装置の一種です。石油焚きコンテナハウスボイラーには、別の蒸気ボイラーハウスがあります。コンテナ化されたボイラーは、高効率、小容量、便利なインストール、簡単な操作、安定した操作、広い適用範囲の電気ショック療法、水平、火管、3リターン、ウェットバック構造です。

重要なヒント：必要に応じて、燃料、蒸気容量、蒸気圧力に応じてボイラーをカスタマイズできます。

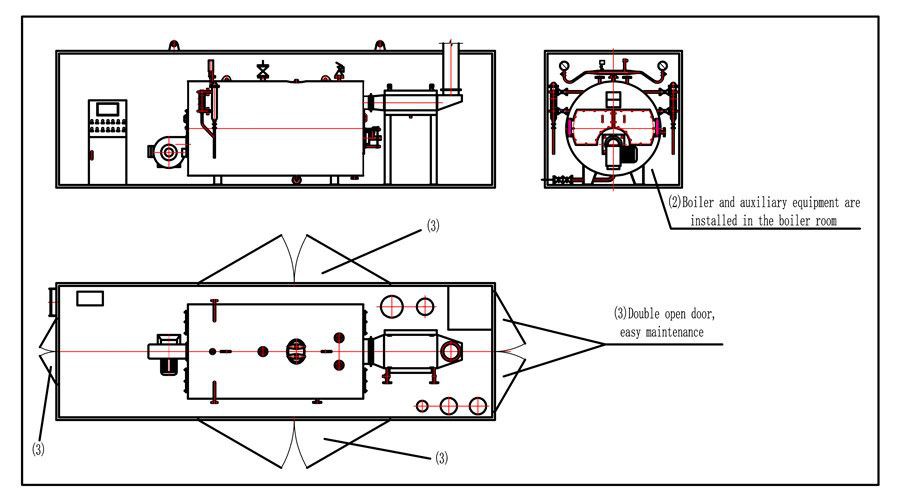

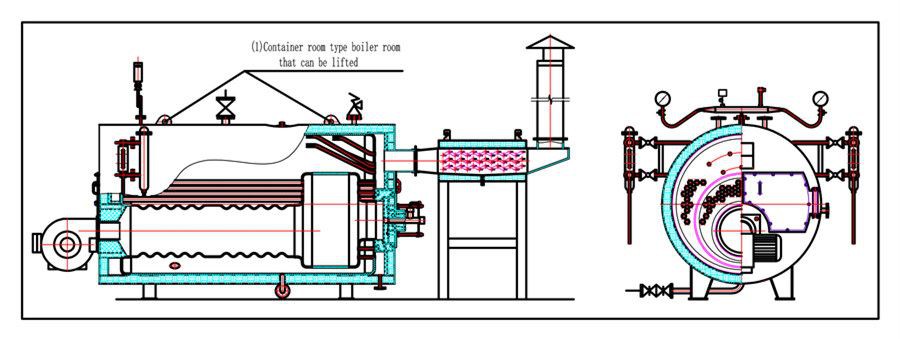

構造図

パラメーター

蒸気ボイラーパラメータ

型番	定格蒸発容量（t / h）	定格蒸気圧力（Mpa）	蒸気温度 (℃）	熱効率 (％)	燃費		寸法 (m)	重量 (t)
型番	定格蒸発容量（t / h）	定格蒸気圧力（Mpa）	蒸気温度 (℃）	熱効率 (％)	油（kg /時）	ガス（Nm³/ h）	寸法 (m)	重量 (t)
WNS1-0.7 / 1.0-Y（Q）	1	0.7/1.0	194	≥98.36	61	73	3.2×1.9×2.2	4.9
WNS2-1.0 / 1.25-Y（Q）	2	1.0/1.25	194	≥98.36	121	145	4.2×2.3×2.5	8
WNS3-1.0 / 1.25-Y（Q）	3	1.0/1.25	194	≥98.36	182	217	4.5×2.1×2.4	9
WNS4-1.0 / 1.25-Y（Q）	4	1.0/1.25	194	≥98.36	243	289	5.0×2.3×2.6	11
WNS6-1.25 / 1.6-Y（Q）	6	1.25/1.6	194	≥98.36	367	435	5.4×2.4×2.7	18.6
WNS10-1.25 / 1.6-Y（Q）	10	1.25/1.6	194	≥98.36	601	735	6.3×2.7×3.2	20.5
WNS15-1.25 / 1.6-Y（Q）	15	1.25/1.6	194	≥98.36	906	1101	8.9×3.4×3.6	42
WNS20-1.25 / 1.6-Y（Q）	20	1.25/1.6	194	≥98.36	1211	1467	7.8×3.6×4.0	52

温水ボイラーパラメータ

型番	定格電力（MW）	定格蒸気圧力（Mpa）	熱効率 (％)	燃費		寸法 (m)	重量 (t)
型番	定格電力（MW）	定格蒸気圧力（Mpa）	熱効率 (％)	油（kg /時）	ガス（Nm³/ h）	寸法 (m)	重量 (t)
WNS 0.35-95 / 70-Y（Q）	0.35	1.25	≥98.77	31	37	2.94×1.45×1.7	2.8
WNS 0.7-95 / 70-Y（Q）	0.7	1.25	≥98.77	62	74	3.19×1.88×2.16	5
WNS 1.4-115 / 70-Y（Q）	1.4	1.25	≥98.77	119	146	4.13×2.24×2.42	8
WNS 2.8-115 / 70-Y（Q）	2.8	1.25	≥98.77	237	288	4.92×2.25×2.6	10.5
WNS 4.2-115 / 70-Y（Q）	4.2	1.25	≥98.77	357	434	5.4×2.4×2.65	17.8
WNS 7-115 / 70-Y（Q）	7	1.25	≥98.77	602	729	6.28×2.64×3.17	19
WNS 10.5-115 / 70-Y（Q）	10.5	1.25	≥98.77	903	1080	7.8×3.39×3.54	35
WNS 14-115 / 70-Y（Q）	14	1.25	≥98.77	1203	1450	9.12×4.4×4.1	48
