WNS高効率燃料消火管凝縮ガス蒸気ボイラー

油/ガス凝縮蒸気ボイラー
モデル：WNSシリーズ産業用蒸気ボイラー
蒸気容量：0.5T / H-20T / H
圧力：0.4Mpa〜2.5Mpa（カスタマイズ可能）
燃料：天然ガス、LPG、LNG、CNG、バイオガス、都市ガス、ディーゼル、重油、石油およびガス。

製品説明

製品導入：

ガス凝縮蒸気ボイラーは、全自動操作の最も省エネで効率的な加熱装置です。ファイアーチューブ凝縮ガス蒸気ボイラーホストは、省エネコンデンサーと組み合わされ、炉の放射加熱領域を増やす段ボール炉を採用しています。特別な小さな温度差凝縮廃熱回収装置を備えた天然ガス蒸気ボイラーの一種で、ボイラー効率を大幅に向上させます。

重要なヒント：お客様が必要とする燃料、蒸気容量、圧力に応じて、高効率ガス焚きボイラーをカスタマイズできます。

チャート

技術パラメーター

天然ガス蒸気ボイラー

型番	定格蒸発容量（t / h）	定格蒸気圧力（Mpa）	蒸気温度 (℃）	熱効率 (％)	燃費		寸法 (m)	重量 (t)
型番	定格蒸発容量（t / h）	定格蒸気圧力（Mpa）	蒸気温度 (℃）	熱効率 (％)	油（kg /時）	ガス（Nm³/ h）	寸法 (m)	重量 (t)
WNS1-0.7 / 1.0-Y（Q）	1	0.7/1.0	184	≥98.56	58	67	3.62×1.9×2.12	6.1
WNS2-1.0 / 1.25-Y（Q）	2	1.0/1.25	194	≥98.56	116	135	3.73×2.36×3.4	8.3
WNS4-1.0 / 1.25-Y（Q）	4	1.0/1.25	194	≥98.56	230	273	4.37×2.6×3.74	11
WNS6-1.25 / 1.6-Y（Q）	6	1.25/1.6	194	≥98.56	341	408	5.13×2.8×3.95	16
WNS8-1.25 / 1.6-Y（Q）	8	1.25/1.6	194	≥98.56	470	547	6.0×3.14×4.08	21
WNS10-1.25 / 1.6-Y（Q）	10	1.25/1.6	194	≥98.56	573	681	6.09×3.2×4.52	25
WNS15-1.25 / 1.6-Y（Q）	15	1.25/1.6	194	≥98.56	872	1019	7.8×3.46×3.54	46

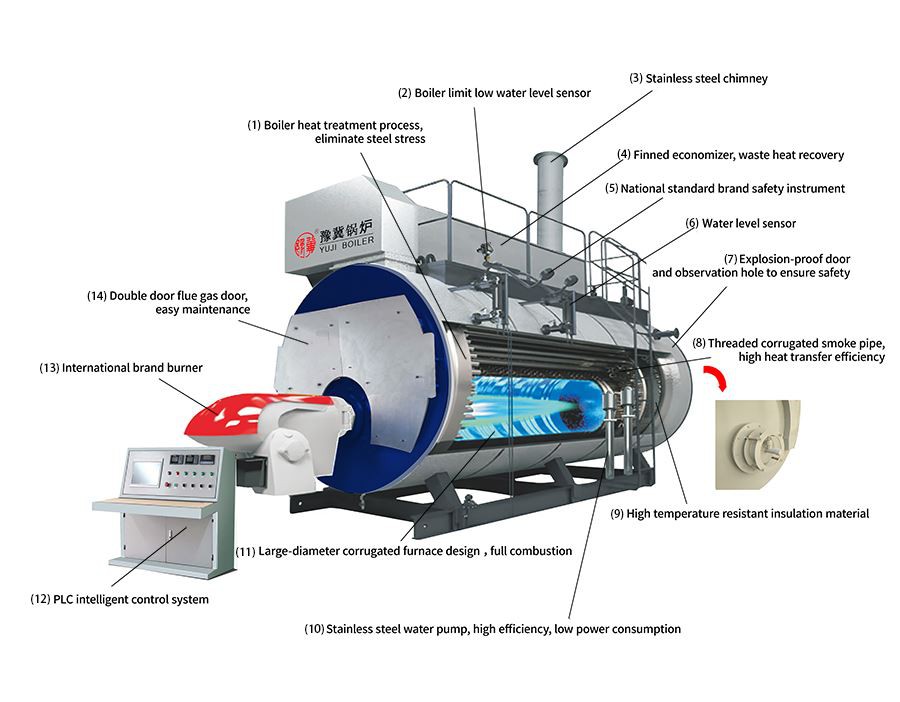

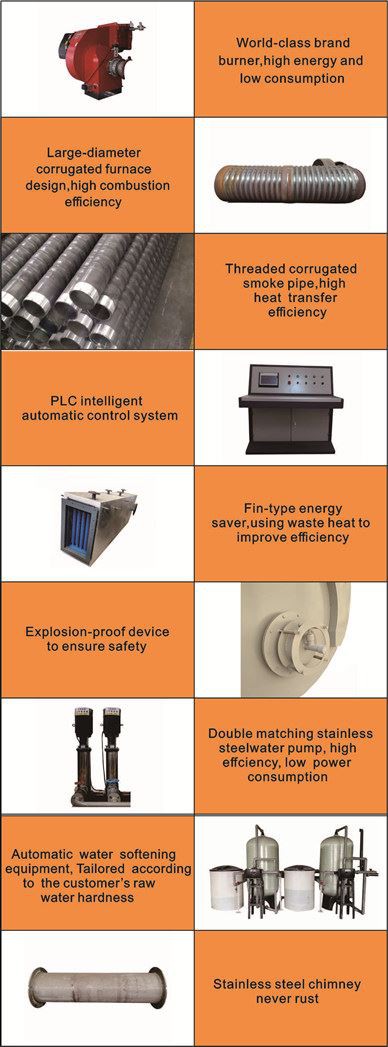

私たちの利点

1. 高効率
（1）石油燃焼蒸気ボイラーは、燃料の完全燃焼に役立つ大口径コルゲート炉設計を採用しています
（2）3パススレッドコルゲートスモークパイプ構造、高い熱伝達効率
（3）フィン型の省エネ機能により、最大98％の熱効率を向上
（4）熱損失を防ぐために特別に選択された高温耐性ケイ酸アルミニウム断熱材
（5）世界クラスのブランドバーナー、環境保護、低消費、高効率をサポート
2. 高いセキュリティ、全自動運転
（1）PLCインテリジェント自動運転制御システムは、過圧、過熱、水不足、燃料漏れ検出、フレームアウト保護、漏電、および電気機器の異常状態などの連動保護機能を備えています。
（2）世界GG＃39のファーストクラスのブランドの燃料供給保護を装備
燃料の安全を確保するためのフィルター、漏れ検出装置、圧力調整器、電磁弁などを含むシステム。
（3）複数の安全保護装置、安全弁、水位センサーアラーム、圧力コントローラー、圧力トランスミッター、圧力ゲージなど
（4）防爆装置を搭載しており、炉内で爆発した際に瞬時に圧力を逃がして安全運転が可能です。
3. 特殊な安全設計
限界水位センサー安全装置はドラムに組み込まれており、炉内の水位を直接検出し、水不足事故が発生することはありません。
4. 低操業コスト
（1）複数の特許技術を採用し、ボイラー本体は100％自動溶接され、高品質、長寿命、低メンテナンス率です。
（2）世界クラスのブランドの補機、高い燃焼効率、燃料節約、低い運転コストを採用。
5. クイックインストールとスペースの節約
ボイラーと補助機械は組み立て時間が短く、設置スペースが小さい組み立て構造です。
6. シンプルなメンテナンス
1）マンホールとハンドホールが設置されており、尾部防爆装置は、炉路に直接アクセスする機能を備えており、炉の点検や保守に便利です。
