YY（Q）Wシリーズオイル/ガス熱油ボイラー

オイル/ガス燃焼熱油ボイラー
モデル：YY（Q）Wシリーズ
火力：120-10000KW
設計圧力：0.8Mpa
最高使用温度：320℃
燃料：天然ガス、LPG、LNG、CNG、バイオガス、都市ガス、ディーゼル油、重油、石油およびガス。

製品説明

製品の概要

YY（Q）Wシリーズサーマルホットオイルボイラーは、クイックインストールの省エネで安全なボイラーとして設計されており、高い熱伝導温度（320℃）と低い運転圧力（0.8Mpa）の特性を備えています。伝熱油は循環油ポンプで加圧され、大口径のクローズドコイルで循環され、加熱が必要な機器に熱を伝え、ボイラーに戻って再び加熱されます。燃焼後の高温の煙道ガスは、ボイラー後部に設計された省エネ装置（または廃熱ボイラー）に入り、廃熱を利用して高温水や蒸気を発生させ、ボイラーの利用効率を高めます。

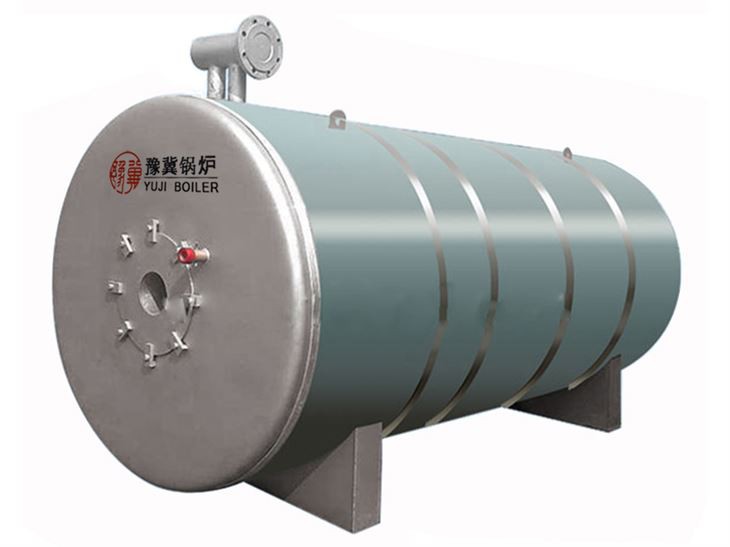

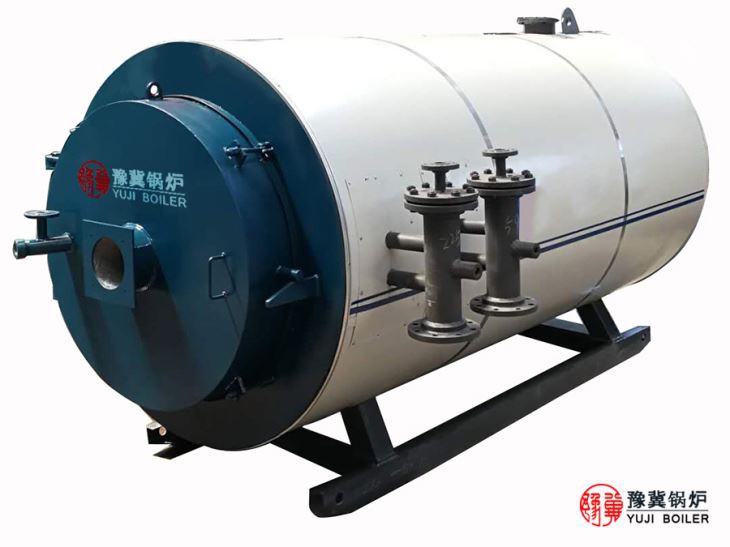

製品チャート

image001(001)

製品パラメーター

型番	定格出力（kw）	定格圧力（MPa）	熱効率 (%)	中程度の出口温度（℃）	中程度の戻り温度（℃）	寸法 L×W×H (m)	重量（t）
YY（Q）W-700Y（Q）	700	0.8/1.0	≥93	320	280	3.2×2×2.1	4.9
YY（Q）W-1000Y（Q）	1000	0.8/1.0	≥93	320	280	3.5×2×2.1	5.2
YY（Q）W-1400Y（Q）	1400	0.8/1.0	≥93	320	280	4.5×2×2.3	6.2
YY（Q）W-2100Y（Q）	2100	0.8/1.0	≥93	320	280	5.4×2.4×2.6	10
YY（Q）W-3000Y（Q）	3000	0.8/1.0	≥93	320	280	6×2.5×2.8	13
YY（Q）W-4200Y（Q）	4200	0.8/1.0	≥93	320	280	7.1×3×3.2	18
YY（Q）W-6000Y（Q）	6000	0.8/1.0	≥93	320	280	8.1×3.2×3.5	26
YY（Q）W-7000Y（Q）	7000	0.8/1.0	≥93	320	280	9×3.4×3.7	30

パフォーマンス上の利点

1. 高効率、低価格
（1）燃焼装置はさまざまな燃料に応じてカスタマイズされ、あらゆる種類の燃料を完全に燃焼でき、高効率、低消費、および環境保護が可能です。
（2）大径コイル設計、熱油循環抵抗を低減し、オイルラインのゲル化を防ぎ、安全に作動します。
（3）ボイラ後端に設置された省エネ機能により、熱エネルギーをフル活用し、熱効率を向上させます。
（4）高温抵抗力がある断熱材は、熱損失を防ぎます。
2. 高セキュリティ操作、安全上の危険がないことを確認してください
（1）PLCインテリジェント自動運転制御システム、過圧、過熱、オイル不足、オイル速度、漏電、電気機器の異常状態などの連動保護機能。
（2）多数の安全保護装置、安全弁、圧力コントローラー、圧力トランスミッター、圧力計、油温制御、窒素消火などを設定します。
3. 迅速な組み立て、簡単なインストール
ボイラーと補助機械は組み立てられた構造、便利な輸送、簡単な設置、短いサイクルです
